酸素透過防止付きパイプ
高性能で耐久性に優れた架橋ポリエチレン管
PE-Xc
現在、国内で生産されている架橋ポリエチレン管の多くは、PE-Xb（シラン架橋法）という化学的架橋法で成形されています。当社では、PE-Xc（電子架橋法）という物理的架橋法で成形されたパイプを取り扱っております。物理的架橋法では、均一かつ強固な架橋層が成形されます。
DUOパイプ
ＤＵＯパイプは、ステムの付いたパイプで通水パイプを包む構造となっているため、互いの間に空気層ができます。その空気層が断熱効果を発揮し、無駄な放熱を防ぎます。つまり、往きと還りで極端な温度差を作らず、パイプから均等に放熱することができます。
仕様
名称
荷姿
説明
用途
材質
最高使用圧力(MPa)
最高耐熱温度(℃)
Ｍｏｎｏパイプ
酸素透過防止付き
PE-Xcパイプ
暖房、融雪、パネルヒーターの接続配管
PE-Xc/EVOH/PE-Xc
0.6MPa(90℃)
90℃
ＨＫパイプ
さや管付Ｍｏｎｏパイプ
紫外線、損傷保護のため
パネルヒーターの接続配管、メイン配管として
（保温性能もあり）
PE-Xc/EVOH/
PE-Xc/PE-Xb
0.6MPa(90℃)
90℃
ＨＫ－Ｃパイプ
保温材付ＨＫパイプ
配管の断熱のため
パネルヒーターの接続配管、メイン配管として
PE-Xc/EVOH/
PE-Xc/PE-Xb/
架橋ﾎﾟﾘｴﾁﾚﾝﾌｫｰﾑ
0.6MPa(90℃)
90℃
ＤＵＯパイプ
二層管パイプ
PE-Xcパイプ
暖房、融雪、パネルヒーターの接続配管
PE-Xc/EVOH/
PE-Xc/HDPE
0.6MPa(90℃)
90℃
規格
| 型式 | サイズ(mm) | 長さ(m) | 保有水量(L/m) | |||||
| さや管外径 | パイプ外径 | パイプ内径 | 肉厚 | 保温厚 | ||||
| Mono 14 | - | 14 | 10 | 2.0 | - | 120 | 0.0785 | |
| Mono 17 | - | 17 | 13 | 2.0 | - | 120 | 240 | 0.132 |
| Mono 20 | - | 20 | 16 | 2.0 | - | 240 |
300 |
0.2 |
| HK 14 | 25 | 14 | 10 | 2.0 | - | 75 | 0.0785 | |
| HK 16 | 25 | 16 | 12 | 2.0 | - | 75 | 0.113 | |
| HK 20 | 28 | 20 | 16 | 2.0 | - | 75 | 0.2 | |
|
HK-C 14 |
25 | 14 | 10 | 2.0 | 5.0 | 74 | 0.0785 | |
|
HK-C 16 |
25 | 16 | 12 | 2.0 | 5.0 | 74 | 0.113 | |
| HK-C 20 | 28 | 20 | 16 | 2.0 | 10.0 | 24 | 0.2 | |
| Duo 25 | 25 | 18 | 14 | 2.0 | - | 200 | 0.153 | |
関連部材

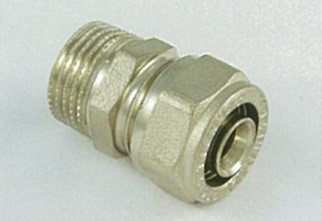

オスアダプター
| AR-14 | Φ14x1/2 |
| AR-1615 | Φ16x1/2 |
| AR-1620 | Φ16x3/4 |
| AR-18 | Φ18x1/2 |
| AR-2015 | Φ20x1/2 |
| AR-2020 | Φ20x3/4 |
ソケット
| NS-14 | Φ14 |
| NS-16 | Φ16 |
| NS-18 | Φ18 |
| NS-20 | Φ20 |
エルボ
| NL-14 | Φ14 |
| NL-16 | Φ16 |
| NL-18 | Φ18 |
| NL-20 | Φ20 |

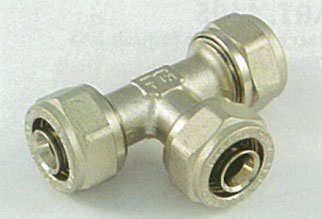

チーズ
| NT-14 | Φ16 |
| NT-20 | Φ20 |
| NT-2016 | Φ20xΦ16 |
水栓ソケット
| NWS-16 | Φ16x1/2 |
| NWS-20 | Φ20x3/4 |

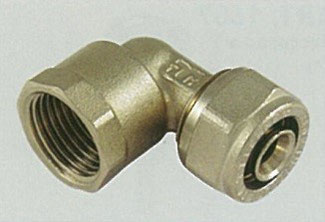

水栓エルボ
| NWL-20 | Φ20x3/4 |

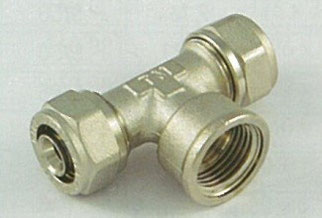

水栓チーズ
| NWT-20 | Φ20x3/4 |

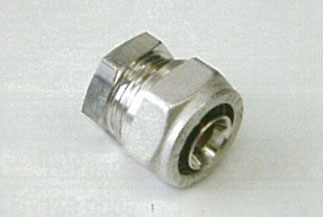

プラグ
| NP-16 | Φ16 |
| NP-20 | Φ20 |

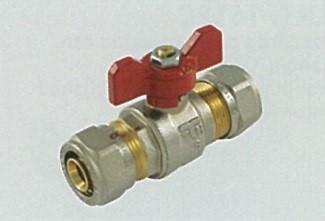

ソケットボールバルブ
| NSBV-20 | Φ20 |
サイジングツール
| ST-1620 | 外径Φ14~20 |
| ST-16T | Ｔハンドル型 Φ16用 |
| ST-20T | Ｔハンドル型 Φ20用 |

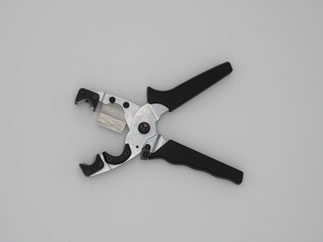

Duoカッター
| DC-1725 |
アルミ三層管用ベンダー
| AJ-16 | Φ16用 |
| AJ-20 | Φ20用 |
