温水暖房用ヘッダー
樹脂ヘッダー
RMXヘッダー
・耐湯性ポリアミドと真鍮でできているため、腐食することはありません。
・往き側に微調整ができる流量調整バルブが備わっています。
・熱動弁制御（ルームサーモ併用）が可能です。
・標準付属品のサービスバルブ（G3/4）を利用して、循環液の充填が簡単に行えます。
・様々なパイプに対応する継手もご用意しております。
|

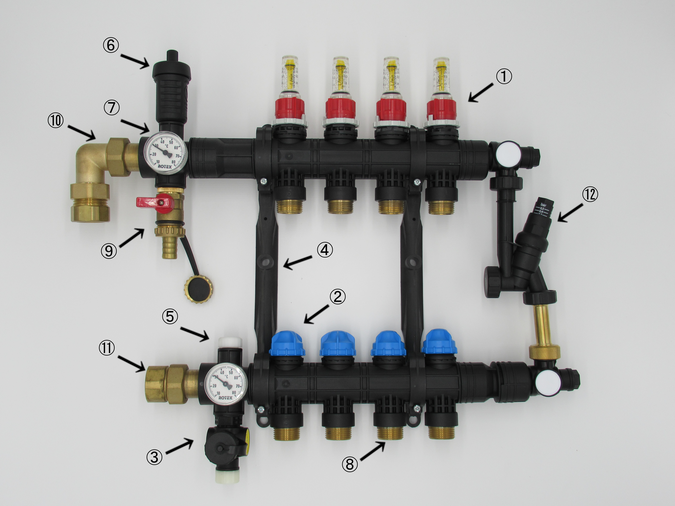

ＲＭＸヘッダー詳細 配管ピッチ：50mm 接続口径：25A |
| ①往き側 流量計付きバルブ |
| ②戻り側 熱動弁取り付け手動バルブ |
| ③サービスバルブ（Ｇ３／４） |
| ④ブラケット |
| ⑤手動エア抜き（付属ホース使用） |
| ⑥自動エア抜き |
| ⑦温度計（１０～８０℃） |
| ⑧配管接続口（配管ピッチ50mm） |
| ⑨ドレンバルブ |
| ⑩アングルコネクションセット |
| ⑪ヘッダー用ブッシングセット |
| ⑫差圧レリーフ弁付きバイパスセット |
| ＊黄色は別売オプション品です |
|
型式 |
RMX-2 | RMX-3 | RMX-4 | RMX-5 | RMX-6 | RMX-7 | RMX-8 | RMX-9 | RMX-10 | RMX-11 | RMX-12 | RMX-13 | RMX-14 |
| 回路数 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| 材質 | 耐湯製ポリアミド | ||||||||||||
| 配管接続口径 | 1"インチ 25A | ||||||||||||
| 摘要パイプ | 国産架橋ポリエチレン管7A、10A、13A、16A（その他配管は”関連部材”を参照） | ||||||||||||
| 最大流量 | 3,500L/h | ||||||||||||
| 最高使用圧力 | 6bar (0.6MPa) | ||||||||||||
| 最高使用温度 | 90℃（3bar(0.3MPa)にて) | ||||||||||||
| 流量調整範囲 | 0.5～4L/min | ||||||||||||
| 本体幅(mm) | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
|
保有水量(L) /1組 |
0.262 | 0.348 | 0.434 | 0.522 | 0.608 | 0.696 | 0.782 | 0.868 | 0.956 | 1.042 | 1.128 | 1.216 | 1.302 |
＊ACS-25を取り付けの際は、本体幅＋120mmとなります。
＊APB-15を取り付けの際は、本体幅＋100mmとなります。
関連部材

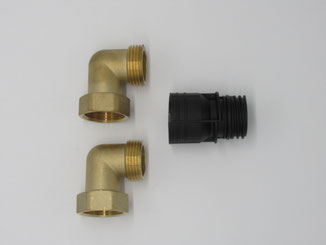

アングルコネクションセット
ＡＣＳ－２５

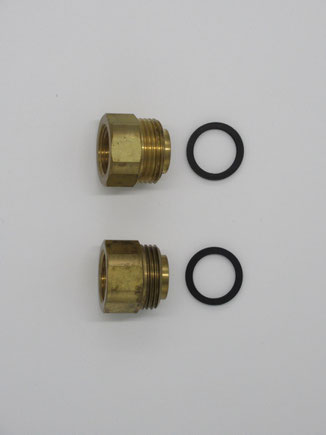

ブッシングセット
ＳＢＵ－２０

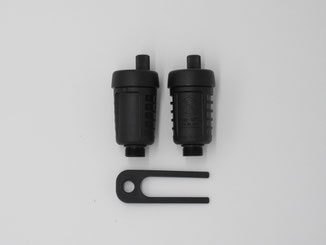

自動エア抜き弁セット
ＡＶＰ－１０

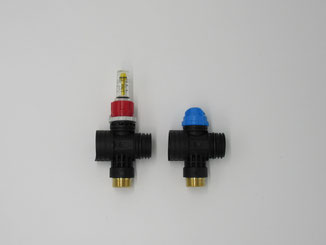

増設モジュール
ＲＭＸ－１

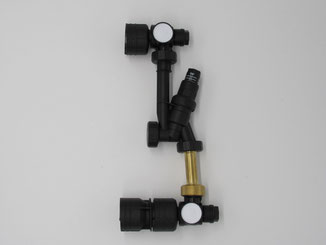

差圧リリーフ弁付きバイパスセット
ＡＰＢ－１５
ドレンバルブ
ＡＤＶ－１５

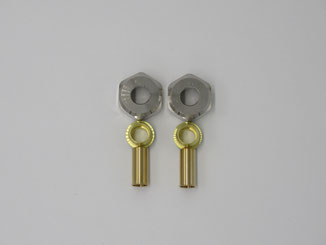

銅管用継手
| CC-9 | 銅管9.52 |
| CC-12 | 銅管12.7 |
| CC-15 | 銅管15.88 |

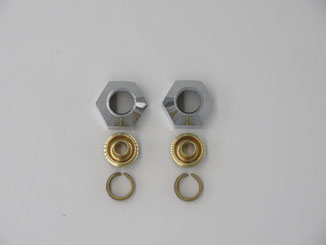

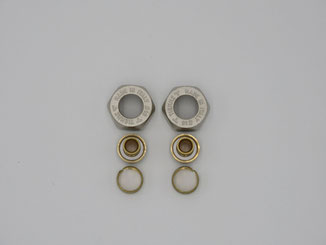

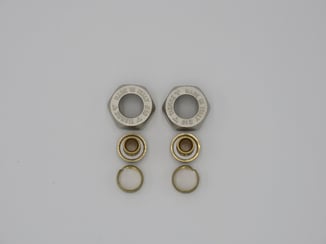

輸入パイプ用継手
| MV-14 | 外径14x肉厚2mm |
| MV-16 | 外径16x肉厚2mm |
| MV-17 | 外径17x肉厚2mm |
| MV-18 | 外径18x肉厚2mm |
| MV-20 | 外径20x肉厚2mm |

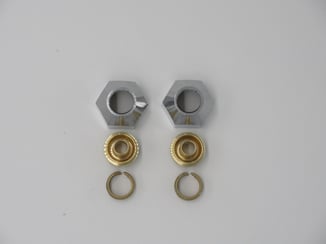

国産パイプ用継手
| SHA7 | 樹脂管7A |
| SHA10 | 樹脂管10A |
| SHA13 | 樹脂管13A |
| MV16A | 樹脂管16A |

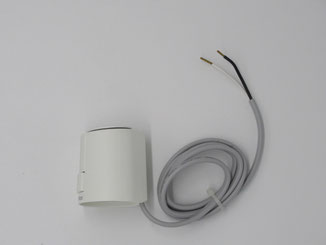

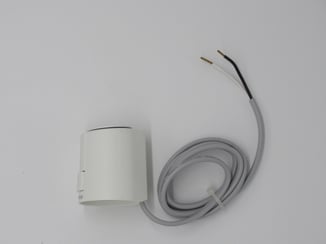

熱動弁１００Ｖ用
ＡＫＴ１００

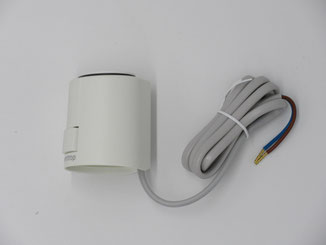

熱動弁２００Ｖ用
ＡＫＴ２００

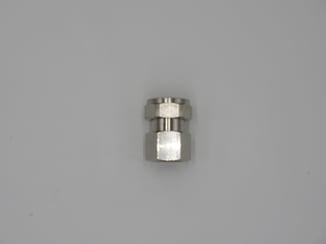

ヘッダー用アダプター
ＯＶＡ－１５
大口径 樹脂ヘッダー
ＴＰＳヘッダー
|

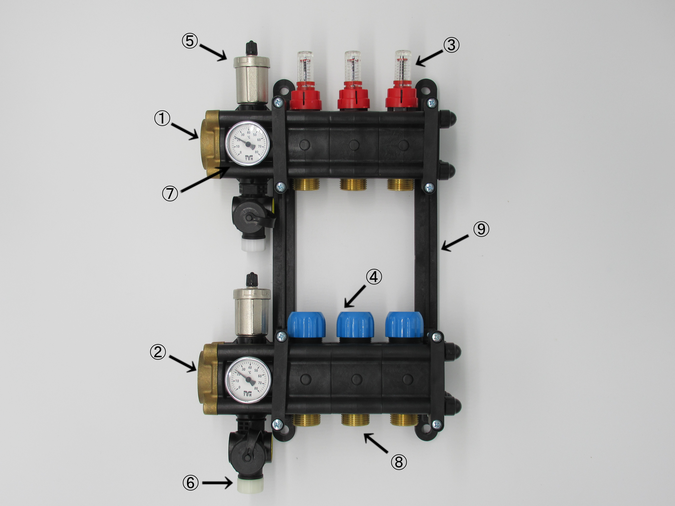

ＴＰＳヘッダー詳細 配管ピッチ：45mm 接続口径：32A |
| ①往き側 接続口径 32A（G1･1/4) |
| ②戻り側 接続口径 32A（G1･1/4) |
| ③流量計付きバルブ（0~5 L/min） |
| ④熱動弁取り付け手動バルブ |
| ⑤自動エア抜き弁 1/2 |
| ⑥ドレンバルブ 1/2 |
| ⑦温度計（１０～８０℃） |
| ⑧配管接続口（配管ピッチ45mm） |
| ⑨ブラケット |
|
型式 |
TPS-2 | TPS-3 | TPS-4 | TPS-5 | TPS-6 | TPS-7 | TPS-8 | TPS-9 | TPS-10 | TPS-11 | TPS-12 | TPS-13 | TPS-14 | TPS-15 |
| 回路数 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| 材質 | 耐湯製ポリアミド | |||||||||||||
| 配管接続口径 | 1･1/4"インチ 32A | |||||||||||||
| 摘要パイプ | 国産架橋ポリエチレン管7A、10A、13A、16A（その他配管は”関連部材”を参照） | |||||||||||||
| 最大流量 | 4,000 L/h | |||||||||||||
| 最高使用圧力 | 6bar (0.6MPa) | |||||||||||||
| 最高使用温度 | 90℃（3bar(0.3MPa)にて) | |||||||||||||
| 流量調整範囲 | 0～5 L/min | |||||||||||||
| 本体幅(mm) | 186 | 231 | 276 | 321 | 366 | 411 | 456 | 501 | 546 | 591 | 636 | 681 | 726 | 771 |
|
保有水量(L) /1組 |
0.3 | 0.37 | 0.44 | 0.52 | 0.59 | 0.66 | 0.73 | 0.81 | 0.88 | 0.95 | 1.02 | 1.09 | 1.17 | 1.24 |
＊銅管・輸入パイプ・国産パイプ用継手、ドレンバルブ、熱動弁、ヘッダー用アダプターは、ＲＭＸヘッダーと共通です。
ＴＰMヘッダー（大流量型）
|

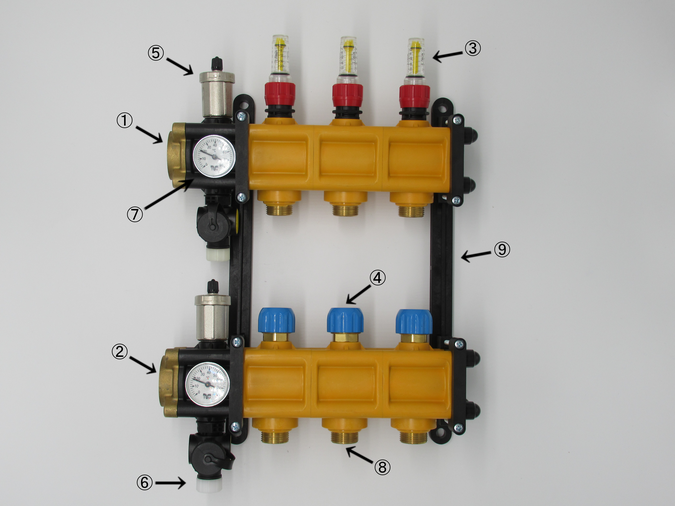

ＴＰMヘッダー詳細 配管ピッチ：65mm 接続口径：32A |
| ①往き側 接続口径 32A（G1･1/4) |
| ②戻り側 接続口径 32A（G1･1/4) |
| ③流量計付きバルブ（4~20 L/min） |
| ④熱動弁取り付け手動バルブ |
| ⑤自動エア抜き弁 1/2 |
| ⑥ドレンバルブ 1/2 |
| ⑦温度計（１０～８０℃） |
| ⑧配管接続口（配管ピッチ65mm） |
| ⑨ブラケット |
|
型式 |
TPM-2 | TPM-3 | TPM-4 | TPM-5 | TPM-6 | TPM-7 | TPM-8 | TPM-9 | TPM-10 | TPM-11 | TPM-12 | TPM-13 | TPM-14 | TPM-15 |
| 回路数 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| 材質 | 耐湯製ポリアミド | |||||||||||||
| 配管接続口径 | 1･1/4"インチ 32A | |||||||||||||
| 摘要パイプ | 国産架橋ポリエチレン管7A、10A、13A、16A（その他配管は”関連部材”を参照） | |||||||||||||
| 最大流量 | 4,500 L/h | |||||||||||||
| 最高使用圧力 | 6bar (0.6MPa) | |||||||||||||
| 最高使用温度 | 90℃（3bar(0.3MPa)にて) | |||||||||||||
| 流量調整範囲 | 4～20 L/min | |||||||||||||
| 本体幅(mm) | 225 | 290 | 355 | 420 | 485 | 550 | 615 | 680 | 745 | 810 | 875 | 940 | 1005 | 1070 |
|
保有水量(L) /1組 |
0.54 | 0.72 | 0.44 | 0.88 | 1.04 | 1.20 | 1.36 | 1.52 | 1.70 | 2.02 | 2.18 | 2.34 | 2.50 | 2.66 |
＊銅管・輸入パイプ・国産パイプ用継手、ドレンバルブ、熱動弁、ヘッダー用アダプターは、ＲＭＸヘッダーと共通です。
